深入解析：多层陶瓷贴片电容器（MLCC）的结构与核心制造工序

2025-07-28

在当今高度集成化的电子设备中，多层陶瓷贴片电容器（Multi-layer Ceramic Chip Capacitor, 简称MLCC）以其体积小、容量范围宽、高频特性良好、可靠性高等特点，成为应用范围广泛的被动元件。作为电子元器件领域的从业者，我们深知理解其核心结构与制造工艺对于选型和应用至关重要。本文将深入浅出地介绍MLCC的内部构造和关键制造流程。


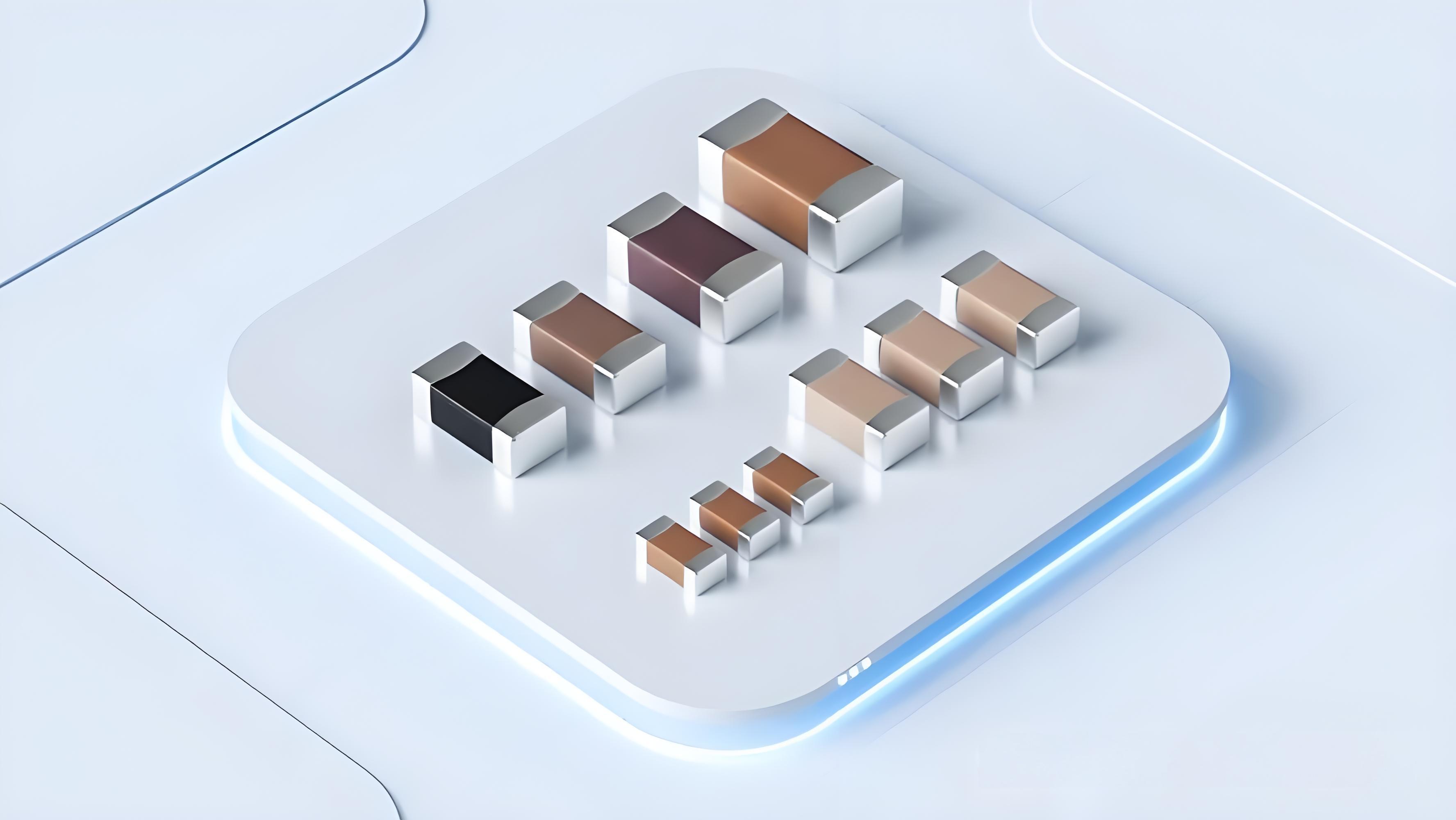

一、 MLCC的核心结构

MLCC的结构可以理解为一种高度微型化、多层化的“三明治”设计，主要包含以下几个关键部分：

  1. 陶瓷介质层：

    • 这是MLCC的核心功能材料，通常由钛酸钡（BaTiO3）等具有高介电常数的陶瓷粉体构成。

    • 这些薄层（厚度可达微米级别）决定了电容器的基本电气性能，如容量、介电强度、温度稳定性和损耗角正切值。

  2. 内部电极层：

    • 在交替堆叠的陶瓷介质层之间，印刷有金属电极。

    • 常用的电极材料包括镍（Ni）或铜（Cu），有时会使用银钯（AgPd）合金（尤其在需要更高可靠性的场合）。

    • 这些内部电极与介质层平行排列，形成多个并联的电容单元，从而在有限空间内实现大容量。

  3. 端电极：

    • 内层： 通常为银（Ag）或铜（Cu）浆料，通过烧结与露出的内部电极末端形成牢固的电气和机械连接。

    • 阻挡层（可选）： 常用镍（Ni），主要作用是防止内层电极（如银）在焊接时向焊料中迁移，并增强端电极的机械强度和耐焊接热冲击能力。

    • 可焊层： 最外层通常为锡（Sn）或锡合金（如SnAgCu），提供良好的可焊性，便于表面贴装（SMT）。

    • 位于MLCC的两端，是连接内部电极与外部电路的关键结构。

    • 通常采用多层结构：

  4. 外部封装（陶瓷体）：

    • 所有堆叠的陶瓷介质层和内部电极在高温烧结后形成一个致密的、一体化的陶瓷单体。

    • 这个陶瓷体为内部结构提供机械支撑、环境保护（防潮、防尘）和电气绝缘。

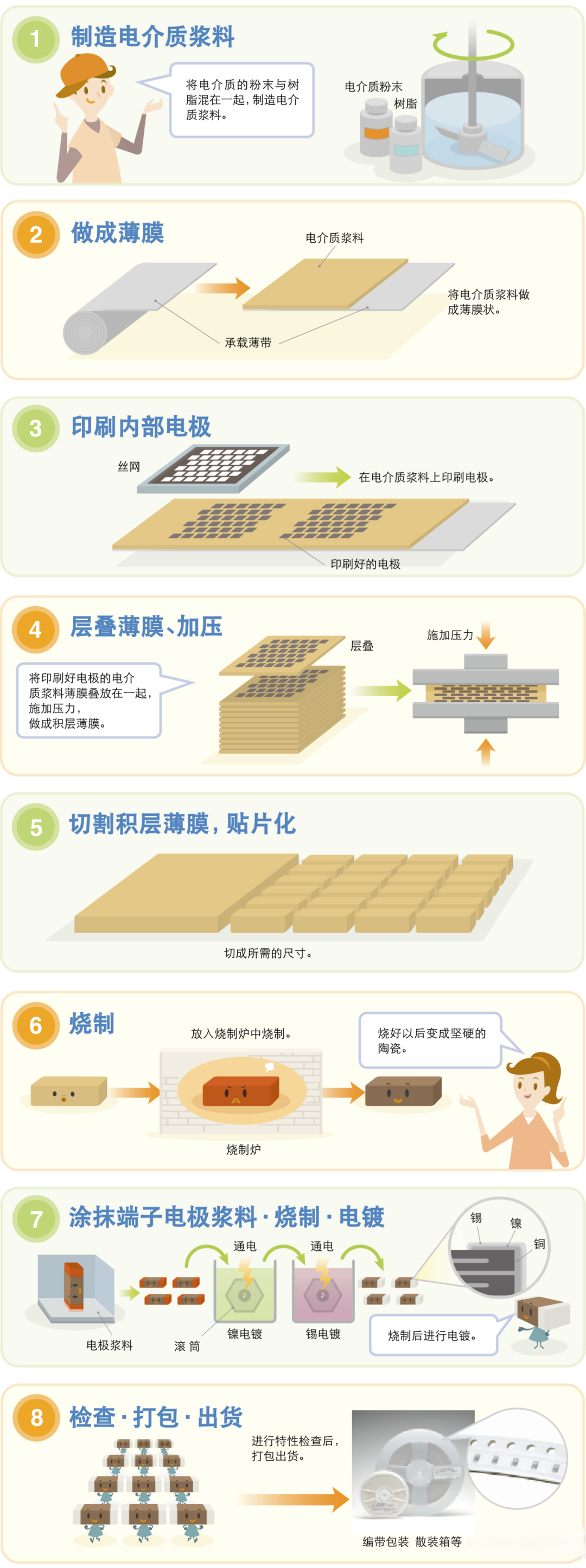

二、 MLCC的关键制造工序

MLCC的制造是一个精密且复杂的工艺过程，涉及多个关键步骤：

  1. 陶瓷浆料制备：

    • 将精细的陶瓷粉末（基础材料如钛酸钡）与有机粘合剂、溶剂、增塑剂等混合，研磨成均匀、流动性适宜的浆料。

  2. 流延成型：

    • 将陶瓷浆料通过流延机均匀涂布在一条连续运动的基带（如聚酯薄膜）上。

    • 通过精确控制刮刀间隙和干燥条件，形成厚度均一、表面平整的薄层生瓷带（Green Tape），厚度通常在微米级别。

  3. 内电极印刷：

    • 在干燥的生瓷带上，使用精密丝网印刷技术，将导电金属浆料（如镍浆、铜浆）按照设计的图案印刷到瓷带上，形成内部电极层。

  4. 叠层与层压：

    • 将多片印刷好内电极图案的生瓷带精确对齐堆叠起来。内部电极的位置在相邻层间错开，一端交替露出在瓷带的两侧，以便后续连接端电极。

    • 在特定的温度和压力下进行层压，使多层生瓷带紧密结合成一个整体块（生坯，Green Chip）。

  5. 切割：

    • 将层压后的大块生坯，根据设计尺寸，切割成单个的、独立的电容器生坯单体。

  6. 排胶：

    • 将切割后的生坯单体置于特定气氛（如空气、氮气）的烧结炉中，缓慢升温。

    • 此阶段的主要目的是在远低于烧结温度下，温和地去除生坯中的有机粘合剂、溶剂等挥发物，避免在后续高温烧结时产生缺陷或开裂。

  7. 烧结：

    • 排胶完成后，在更高的温度（通常远高于1000°C）和保护性气氛（如氮气/氢气混合气，防止金属电极氧化）下进行烧结。

    • 这是最关键的工序之一：陶瓷颗粒在高温下熔融、致密化，形成坚固的陶瓷介质；同时，内部电极金属颗粒也烧结成连续的导体，并与陶瓷体紧密结合，形成一体化的电容器芯体。烧结过程直接影响产品的最终尺寸、电气性能和机械强度。

  8. 端电极形成：

    • 镀镍： 在烧端后的端电极上电镀一层镍，主要作为阻挡层，防止焊接时焊料侵蚀内层电极材料，并提升耐热性和机械强度。

    • 镀锡： 在最外层电镀锡或锡合金，提供优异的可焊性和抗腐蚀能力。

    • 涂覆端头： 在烧结后芯体的两端涂覆金属浆料（通常是银浆或铜浆）。

    • 烧端： 在较低温度下再次烧结，使端头浆料固化并与露出的内部电极形成牢固连接。

    • 电镀（通常步骤）：

  9. 外观检查：

    • 利用光学或自动化设备检查产品的外观缺陷，如裂纹、崩边、端电极不良等。

  10. 电性能测试：

    • 容量（Capacitance）

    • 损耗角正切值（Dissipation Factor, DF）

    • 绝缘电阻（Insulation Resistance, IR）

    • 耐电压（Rated Voltage Test）

    • 对每个MLCC进行关键电气参数的自动化测试，通常包括：

    • 不合格品在此工序被剔除。

  11. 编带与包装：

    • 将合格的MLCC按照客户要求（如盘装、卷装）进行编带。

    • 放入防潮包装袋（通常内含干燥剂），并密封储存，以保护产品免受湿气影响（湿气可能导致后续焊接时产生裂纹“crack”）。

总结

多层陶瓷贴片电容器的复杂内部结构（交替的陶瓷介质层和金属电极层）和精密的制造工序（流延、印刷、叠层、烧结、端电极处理等）是其实现小体积、大容量、高可靠性的基础。每一道工序的精确控制对最终产品的性能和品质都至关重要。深入了解这些结构与工艺，有助于我们更好地理解MLCC的特性，并为客户提供更专业的产品选型和应用支持。
