NLCV32T-1R0M-PF 价格：元

在线询价
上一个 下一个
详细内容

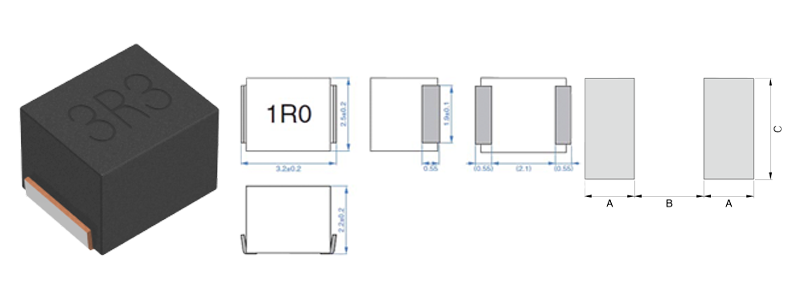

外形


尺寸

长度(L)

  • 3.20mm ±0.20mm

宽度(W)

  • 2.50mm ±0.20mm

厚度 | 高低

  • 2.20mm ±0.20mm

推荐焊盘布局(A)

  • 1.20mm Nom.

推荐焊盘布局(B)

  • 2.00mm Nom.

推荐焊盘布局(C)

  • 2.00mm Nom.

电气特性

电感

  • 1μH ±20% at 7.96MHz

额定电流

  • 1A

直流电阻 [Typ.]

  • 60mΩ

直流电阻 [Max.]

  • 78mΩ

自我共振频率 [Min.]

  • 100MHz

自我共振频率 [Typ.]


Q [Min.]



Q [Typ.]

  • 10 at 7.96MHz

其他

使用温度范围

  • -40～105°C (包括自我温度上升)

焊接方法

  • 流体

  • 回流

  • 烙铁焊接

AEC-Q200

  • NO

包装形式

  • 塑封编带 (180mm卷筒)

包装个数

  • 2000pcs

重量

  • 0.05g
