贴片电容在电路中的核心作用与功能解析

2025-07-29

——为电子系统提供稳定基石

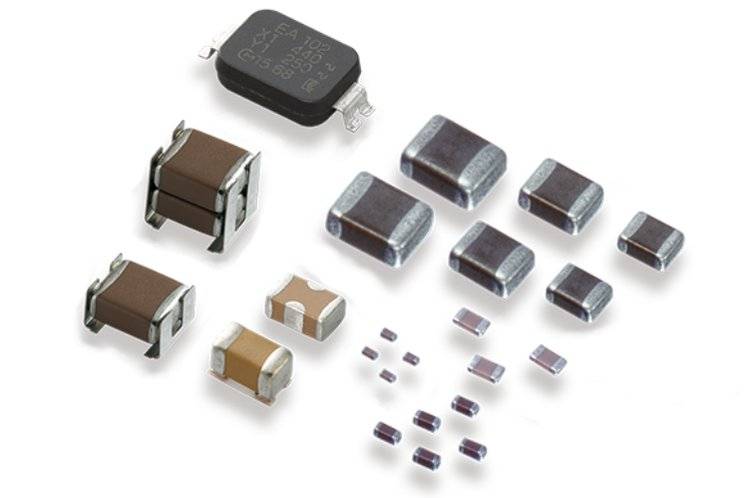

作为现代电子设备中用量最大的被动元件之一，贴片电容（多层陶瓷电容MLCC）凭借其微型化、高可靠性及优异性能，已成为电路设计中不可或缺的元件。本文将深入解析其在电路中的五大关键作用，助您精准选型应用。


一、储能与稳压：电路的“微型电池”

  • 能量缓冲：在电源输入端充放电，补偿瞬时电流需求，防止电压跌落（如MCU突发负载时）。

  • 稳压滤波：配合电感形成LC滤波网络，平滑直流电源纹波（典型应用：开关电源输出端）。

设计提示：电源旁路电容容值需根据负载瞬态电流计算（公式：C = ΔI × Δt / ΔV）

二、噪声滤波：电路的“净化器”

  • 高频噪声抑制：利用低阻抗特性（Xc=1/2πfC）短路高频干扰：

    • 消除电源线传导噪声（10nF-100nF级）

    • 滤除信号线EMI（pF级应用，如USB差分线）

  • 去耦（Decoupling）：

    • 在IC电源引脚就近布局（<3mm原则）

    • 阻断芯片开关噪声向电源网络扩散

三、时序控制：精准的“电子时钟”

  • RC振荡电路：与电阻配合决定时间常数（τ=RC）

    • 应用案例：MCU复位电路、LED闪烁控制

  • 充放电管理：调节PWM波形斜率、电机软启动时间

四、信号耦合/隔直：电路的“交通指挥”

  • 交流通路：串联于信号链路（音频/射频线路）

    • 阻断直流偏置电压（如功放输入级）

    • 保持信号波形完整传输

  • 阻抗匹配：高频电路（>100MHz）中优化信号完整性

五、高频特性：射频电路的“性能引擎”

  • 低ESR/ESL优势（对比电解电容）：

    • 自谐振频率可达GHz级（0201尺寸典型值>1GHz）

    • 适用于5G/WiFi射频模块匹配网络

  • 温度稳定性：

    • C0G类：±30ppm/℃（高精度振荡器）

    • X7R类：±15%（通用电源电路）

选型关键参数指南

参数影响场景选型建议
容值滤波频率/储能大小按目标频率计算：f=1/(2πRC)
电压耐压余量实际电压×1.5倍以上
材质温度稳定性/介电损耗高频选C0G，电源选X7R
尺寸PCB空间/寄生电感0402/0201优化高频性能

结语
从纳米级手机芯片到千瓦级工业电源，贴片电容的智能化选型直接影响电路稳定性与能效。深圳容光电子作为深耕电子元器件领域的技术服务商，我们提供：
✅ 全系容值覆盖（0.5pF-100μF）
✅ 高压/车规/AEC-Q200解决方案
✅ 免费样品支持与失效分析服务

立即联系技术团队，获取定制化电容选型方案与行业应用白皮书！
