1 漏电流的定义与重要性
在电子电路设计中，漏电流（Leakage Current）是评估贴片电容性能的核心参数之一，指在直流电压施加下流过电容器介质的微小电流。当电容两极间存在直流偏压时，理想电容器应完全阻隔直流电流，但实际电容介质中的离子迁移和电子隧穿效应会导致极小电流通过，这种现象即为漏电流。在各类电子设备向微型化、高集成度发展的今天，贴片电容的漏电流特性直接影响着整个系统的能耗效率和信号完整性。
漏电流对电路性能的影响主要表现在三个方面：首先，漏电流直接导致能量损耗，在电池供电设备中会缩短续航时间；其次，漏电流会引起电容自放电，影响采样保持电路、滤波电路等精密应用的性能；最后，过大的漏电流会产生热量积累，加速电容老化甚至引发热失控风险。例如在医疗设备的生物电信号采集电路中，超过nA级的漏电流就可能导致测量信号失真；而在服务器电源模块中，过大的漏电流则会引起温升问题，降低系统可靠性。

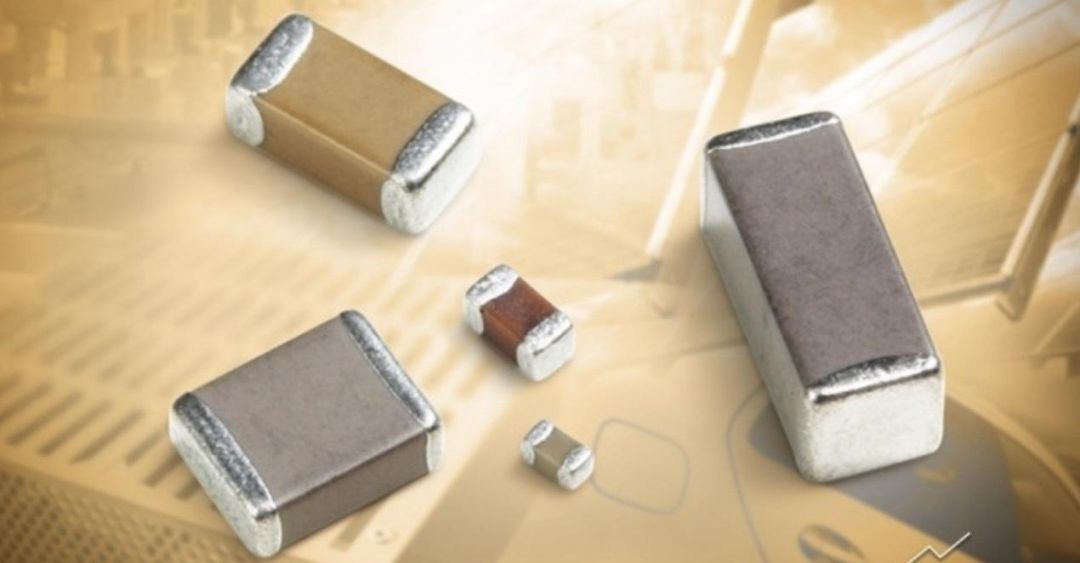

贴片电容作为表面组装技术(SMT)的主流元件，包括多层陶瓷电容(MLCC)、钽电解电容和聚合物铝电解电容等多种类型。不同电容技术的漏电流特性差异显著：陶瓷电容中，I类陶瓷(C0G/NP0)具有最低漏电流（0.1nA~10nA），而Ⅲ类陶瓷(Y5V/Z5U)漏电流最高（10μA~100μA）；固体钽电容的漏电流通常处于μA级，如100μF/10V规格可达19.8μA；铝电解电容则因电解质特性漏电流相对较高。理解这些差异对电路设计选型至关重要。
2 国际与行业标准
2.1 基础标准规范
国际电工委员会(IEC)制定的IEC 60384-1标准是全球公认的固定电容器基础规范，其中明确规定了贴片电容直流漏电流的限值要求和测试方法。根据该标准：
公式中C代表电容标称值（单位为μF），V代表额定电压（单位为V）。例如一个100μF/10V的贴片电容，其漏电流上限为0.02 × 100 × 10 = 20μA；而一个22μF/6.3V的电容则需满足≤0.01 × 22 × 6.3 ≈ 1.39μA的要求。
实际产品规格验证了这一标准的应用：KYOCERA AVX的TPS系列100μF/10V钽电容（RS库存号136-1578）标称最大漏电流为19.8μA，接近但未超过20μA上限值2；而ROHM的TCT系列100μF/25V钽电容（型号TCTP1C106M8R）在25℃下漏电流为23.5μA，同样符合0.02CV=0.02×100×25=50μA的要求。这些实例印证了IEC标准在行业中的普遍适用性。
2.2 行业专用标准
在特定应用领域，贴片电容需满足更严格的行业标准：
汽车电子：遵循AEC-Q200认证标准，要求电容器在-55℃至+125℃ 温度循环后漏电流变化率≤10%。例如车规级X7R电容在125℃高温环境下漏电流需稳定在<5μA，且需通过85℃/85%RH（相对湿度）的1000小时湿热老化测试。KYOCERA AVX的TPS系列钽电容（如174-7482型号33μF/35V）即满足此标准，其漏电流仅为11.6μA。
工业控制：依据GB/T 2693-2001标准，要求电容在盐雾腐蚀测试后绝缘电阻衰减≤20%，且85℃高温下漏电流变化率≤10%。典型工业级贴片电容如容科达GVT系列33μF/63V铝电解电容，漏电流控制在16.5μA。
医疗设备：对漏电流要求最为严苛，通常需选用C0G介质+玻璃封装的特制电容，漏电流控制在<1nA级别，同时要求通过2kV HBM模型的ESD耐受测试。
表：贴片电容漏电流标准值对比
| 电容类型 | 额定电压范围 | 漏电流公式 | 应用示例 | 测试条件 |
|---|
| 通用贴片电容 | ≤6.3V | ≤0.01CV (μA) | 消费电子产品 | 25℃, 额定电压 |
| 通用贴片电容 | >6.3V | ≤0.02CV (μA) | 电源适配器 | 25℃, 额定电压 |
| 汽车级电容 | 全电压范围 | ≤0.02CV且ΔI<10% | 车载ECU | -55~125℃循环 |
| 医疗级电容 | 全电压范围 | ≤0.001μA | 植入式设备 | ESD后恢复测试 |
3 关键影响因素
3.1 介质材料特性
介质材料是决定贴片电容漏电流性能的核心因素，不同介质的微观结构和材料组成导致漏电流特性差异显著：
Ⅰ类陶瓷（C0G/NP0）：采用钛酸钡基复合氧化物介质，晶体结构稳定，离子迁移率极低。其漏电流范围仅为0.1nA~10nA（在额定电压、25℃条件下），温度系数小至±30ppm/℃。这类电容适用于射频电路、精密振荡器等对信号完整性要求极高的场景，如在5G基站滤波器中，漏电流<5nA可确保射频信号插入损耗控制在0.5dB以内。
Ⅱ类陶瓷（X7R/X5R）：使用锆酸盐/钛酸盐复合材料，介电常数高但存在微量离子杂质。漏电流范围在0.1μA~10μA之间，是电源滤波和耦合电路的常用选择。电动汽车车载充电器(OBC)中使用的X7R电容（1210封装，50V规格）要求在85℃高温下漏电流<2μA，若超过5μA可能触发电源模块过热保护。
固体钽电容：以五氧化二钽为介质，采用二氧化锰或导电聚合物阴极。其漏电流典型值为0.6μA~23.5μA，如ROHM TCT系列100μF/25V型号标称23.5μA8。这类电容需特别注意电压降额使用，建议工作电压不超过额定值的50%，以避免漏电流急剧增大甚至热失效。
3.2 工作电压与温度
工作条件对贴片电容漏电流的影响不可忽视，设计时必须考虑电压和温度的变化效应：
电压依赖性：漏电流与施加电压呈非线性关系，遵循公式：Ileak ∝ V^α（α为电压系数，通常1<α<2）。例如某X7R电容在10V工作电压下漏电流为1μA，当电压升至20V时，漏电流可能增至约5μA（α≈1.5）。因此，工程应用中建议设置20%电压裕量，即额定电压50V的电容实际工作电压不超过40V，可显著延长使用寿命。
温度效应：温度升高会指数级增大漏电流，其关系可表述为Ileak ∝ e^(-β/T)，其中β为温度系数，T为绝对温度。典型C0G电容在25℃时漏电流为1nA，85℃时可能升至100nA（β≈0.2eV）。高温环境下（>85℃），需选用特殊介质配方如掺杂MgO的钛酸钡，或通过散热设计降低电容结温。例如汽车引擎控制单元要求电容在125℃环境温度下漏电流增量≤20%，且需通过-55℃至+125℃的1000次温度循环测试。
3.3 封装尺寸与工艺
电容物理结构和制造工艺对漏电流的影响同样至关重要：
深圳容光电子的GVM系列560μF/6.3V贴片电解电容（尺寸6.3×7.7mm）通过优化卷绕工艺和电解质配方，将漏电流控制在7.24μA，显著低于0.01CV=0.01×560×6.3≈35.28μA的标准限值。
4 测试方法与质量控制
4.1 标准测试流程
精确测量贴片电容漏电流需遵循严格的测试规范，关键步骤如下：
样品准备：必须将电容从PCB板上拆卸分离单独测试，排除并联电路影响。清洁电容表面去除焊锡残留，在25℃±2℃环境中预处理24小时。
测试电路：采用1000Ω保护电阻串联结构，施加额定直流电压。该电阻既限制电流防止电容损坏，又提供电压测量点（漏电流I=V_R/1000，单位μA）。例如电阻两端测得10mV电压降对应10μA漏电流。
稳定时间：通电后需等待3~5分钟让漏电流稳定（行业通用标准），再读取数值。测试时间不足会导致读数偏低，如某些钽电容初始漏电流较高但会随时间衰减。
环境控制：标准测试温度为25℃，高温测试需在125℃环境试验箱（如ESPEC SU-221型）中进行，湿度控制在<10%RH以防水汽影响。
专业设备推荐：Keysight B2900A精密源表（分辨率0.1nA，精度±0.05%）或Hioki IR4056绝缘电阻计（量程0.1MΩ~10TΩ），配合屏蔽测试夹具减少电磁干扰。
4.2 质量控制要点
为确保贴片电容漏电流参数符合标准，生产过程需实施多重质量控制：
深圳容光电子对其GVT系列33μF/63V电容实施高温存储试验（105℃/1000小时），要求存储后漏电流≤初始值2倍；耐久性测试（105℃加额定电压1000小时）后漏电流≤初始规定值，确保产品在极端条件下的可靠性。
5 选型指导与行业趋势
5.1 应用场景选型建议
针对不同电子设备的特性，贴片电容漏电流的选择需遵循差异化原则：
消费电子产品：优先选用I类陶瓷电容（C0G/NP0），漏电流<10nA以延长电池续航。智能手机中射频模块建议0402封装的1nF~100nF电容，确保信号纯净度。
工业控制系统：推荐Ⅱ类陶瓷电容（X7R/X5R）或固体钽电容，漏电流控制在0.1~1μA范围。PLC模块的I/O电路宜选1210封装的10μF/50V X7R电容，平衡成本与可靠性。
汽车电子：必须选用AEC-Q200认证产品，漏电流<5μA（85℃）。发动机ECU的电源滤波建议采用TPS系列钽电容（如AVX TPSC107K010R0100），其-55℃~125℃工作范围符合车规，漏电流19.8μA。
医疗设备：心电图机、血糖仪等设备需超低漏电流设计（<1nA），首选C0G介质+玻璃密封电容，并通过2kV ESD防护测试。
特殊环境选型要点：高温环境（>105℃）应考虑聚合物铝电解电容；高湿环境（85%RH）选用防潮型MLCC；振动环境则需验证电容的机械强度（电极剥离力≥5N）。
5.2 新兴技术与趋势
贴片电容漏电流控制技术正朝着材料创新和结构优化方向发展：
高分子聚合物电容：采用聚吡咯(PPy)或聚噻吩(PEDOT)固体电解质，漏电流低至0.1nA以下，远低于传统电解电容。如村田的POSCAP系列在CPU核心供电中替代钽电容，降低50%能耗。
3D堆叠MLCC：通过垂直电极互连减少介质层数，漏电流较传统MLCC降低30%。TDK的X7R系列（1210尺寸）实现100μF容量而漏电流仅8μA。
柔性基板电容：基于聚酰亚胺的柔性MLCC可承受10万次弯曲，漏电流增加<20%，满足可穿戴设备需求。三星已开发出0.4mm曲率半径的0201柔性电容。
铌氧化物电容：替代钽材料，介电常数提高2倍（ε≈200），漏电流降至同规格钽电容的1/3。京瓷的OxiCap系列在16V/47μF规格下漏电流仅5μA。
未来五年，随着物联网设备向微型化发展，0201及更小尺寸电容的漏电流控制将成为技术攻关重点。材料层面，原子层沉积(ALD)技术制备的纳米级介质层有望将漏电流降至pA级；结构层面，三维叉指电极设计可扩大有效面积而不增加漏电流路径。
结语
贴片电容直流漏电流作为核心性能参数，其控制需贯穿设计、制造和应用全过程。从IEC 60384-1的基础标准到AEC-Q200等行业专用规范，从材料介电特性到封装工艺创新，系统理解漏电流的影响因素和标准要求，对提升电子设备可靠性至关重要。随着5G通信、新能源汽车等领域的快速发展，掌握漏电流特性与应用场景的匹配原则，将成为电子元器件选型决策的关键竞争力。
深圳容光电子作为电子元件供应商，我们建议客户在选型时兼顾标准符合性与实际工况：严格核查电容的IEC测试报告；对高温、高湿等严苛环境增加20%性能裕量；在汽车电子、医疗设备等高端领域优先选择通过专业认证的产品。通过科学的选型与技术协作，共同推动电子设备向高可靠、低功耗方向持续发展。
