如何根据电路需求精准选择陶瓷贴片电容?

2025-07-14


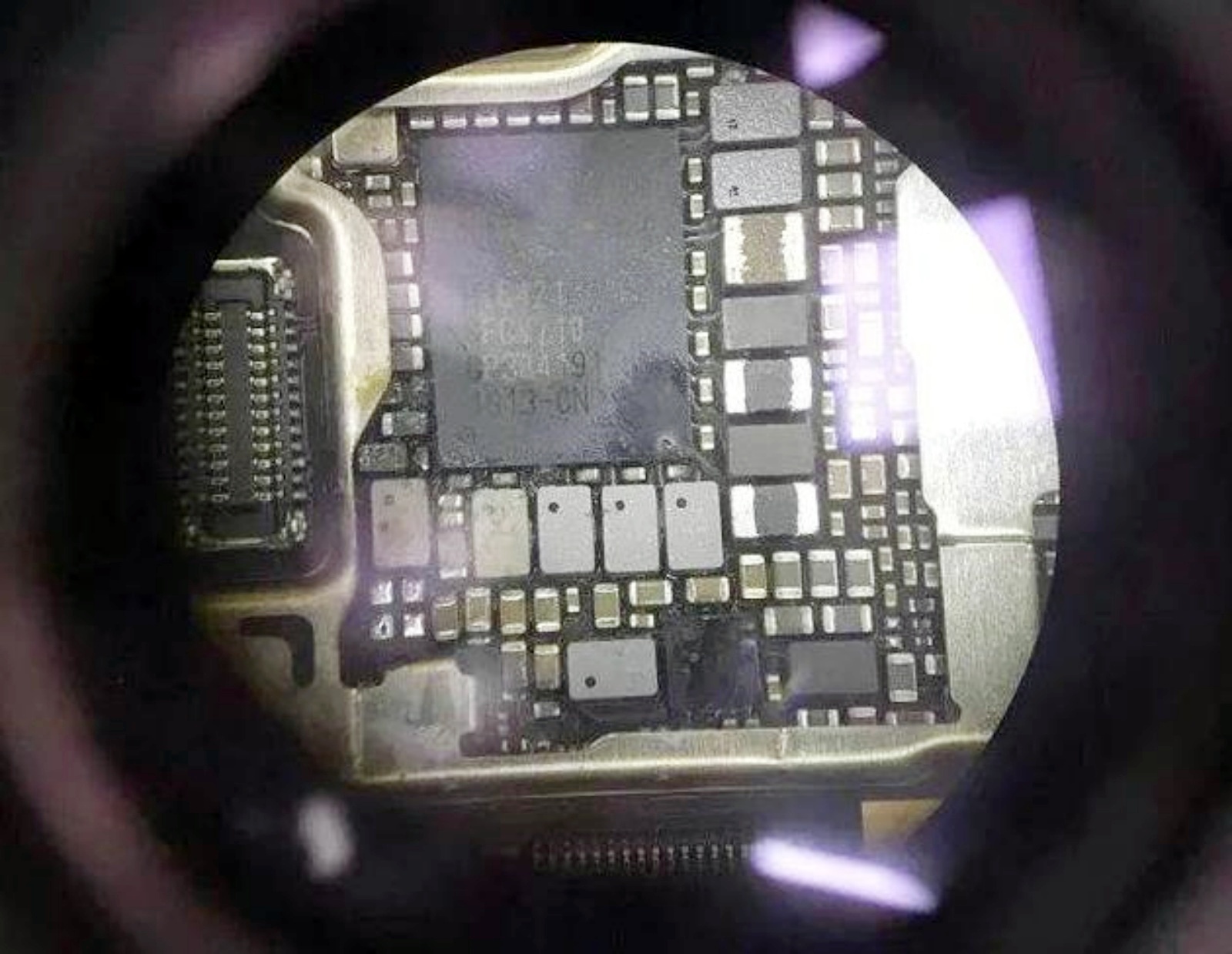

选择陶瓷贴片电容(MLCC)需要结合电路功能、环境条件及电容核心特性综合判断,以下是系统化的选型方法,涵盖关键维度及实操策略:


一、核心前提:明确电路功能与性能需求

选型的第一步是确定电容在电路中的作用,这直接决定了对容量、稳定性、频率特性等的要求。常见电路功能及核心需求如下:


  • 电源去耦 / 旁路:需低阻抗(覆盖宽频噪声)、容量足够(滤除低频纹波),对稳定性要求中等。

  • 高频滤波 / 谐振:需较好稳定性(容量随温度 / 电压变化小)、低损耗(较高 Q 值)。

  • 耦合 / 隔直:需容量足够(保证信号低频成分通过),对稳定性要求一般。

  • 缓冲吸收:需匹配开关器件寄生参数,容量精度中等即可。


二、关键维度 1:介质类型 —— 决定核心性能的 “基因”

陶瓷介质材料是 MLCC 性能的核心,直接影响容量稳定性、温度特性、损耗及成本。需根据电路对稳定性的要求选择:


介质类型温度范围容量变化范围核心特性典型适用场景
C0G/NP0-55℃~+125℃(部分更高)≤±30ppm/℃(变化很小)稳定性较好,损耗较低,抗直流偏压能力较强,容量偏小、成本相对较高。高频谐振回路(VCO、RF 匹配)、精密定时电路、滤波电路(对 Q 值要求较高)、反馈环路补偿、A/D 转换基准旁路。
X7R-55℃~+125℃≤±15%通用型,中等容量,温度稳定性较好,损耗较低(相对 Y5V/Z5U)。性价比不错。电源去耦(Bypass)、缓冲(Snubber)、低频滤波、耦合、一般旁路等,应用较广泛。
X5R-55℃~+85℃≤±15%与 X7R 类似,工作温度范围略窄,适用于对成本敏感且工作温度不太严苛的场合。消费电子等对成本敏感的场景。
Y5V-30℃~+85℃+22%/-82%容量较大,成本较低,但温度稳定性稍差,损耗较高,容量随直流偏压和时间变化较明显。对容量和稳定性要求较低、成本敏感的场合,如低频旁路、非精密要求的储能。


选择策略:根据电路对容量稳定性的要求选择介质类型。较高稳定需求选 C0G,通用场景选 X7R/X5R,仅需大容量且对稳定性要求极低时,可谨慎考虑 Y5V(需评估风险)。


三、核心参数:电容容量 (Capacitance)

依据电路功能选择合适容量,需结合实际工况修正:


  • 电源去耦 / 旁路 (Bypass):需要一定容量(通常在 0.1μF - 10μF 甚至更高)滤除低频噪声,高频段提供低阻抗通路。实际常采用大小电容并联策略(如 10μF 电解 / 钽电容 + 0.1μF MLCC + 0.01μF MLCC),覆盖不同频段。

  • 高频滤波 / 谐振 / 阻抗匹配:容量需根据具体电路设计(如截止频率、谐振频率)精确计算,C0G/NP0 类型是此类应用的常见选择。

  • 耦合 / 隔直:容量需足够大以保证信号频率下的阻抗足够低(通常为容抗 <<负载阻抗),计算公式:C>> 1/(2πf * R_load),一般在 nF 到 μF 级别,具体取决于信号最低频率和负载阻抗。

  • 缓冲吸收 (Snubber):容量需根据被保护开关器件(MOSFET/IGBT)的寄生参数和开关特性计算确定。


选择策略:严格依据电路设计计算或仿真确定所需容量,考虑直流偏压效应(尤其是 X7R/X5R/Y5V 在高电压下容量会有明显下降,需查阅规格书的 “DC Bias” 曲线)和温度变化(参考规格书的 “Temperature Characteristics”)。通常选择标称值比计算值略大一些的规格。


四、安全底线:额定电压 (Rated Voltage)

关键原则:电容的额定直流工作电压 (WV_DC) 必须高于电路中施加在电容两端的最大持续直流电压,并留有充足裕量。


  • 裕量考虑

    • 直流电路:额定电压 ≥ 电路最大直流电压 × 1.5 - 2 倍。例如,12V 电源轨的去耦电容,应选择额定电压 ≥ 16V (1.33 倍,最低要求) 或 25V/35V (更安全推荐) 的电容。

    • 交流电路或含纹波 / 尖峰:额定电压 ≥ 峰值电压 × 1.5 - 2 倍。纹波电压的峰值是直流电压加上纹波峰峰值的一半,需考虑开关电源开关噪声、感性负载切换产生的尖峰电压等瞬态高压。


选择策略:安全优先,务必保证额定电压有足够裕量。高可靠性应用(工业、汽车、医疗)需要更大的裕量(如 2 倍以上),同时考虑降额使用(在高温下,额定电压会降低,查阅规格书的 “Voltage Derating” 曲线)。


五、环境适应:工作温度范围 (Operating Temperature Range)

关键原则:电容的额定工作温度范围必须覆盖电路实际工作的最低和最高环境温度。


  • 常见范围与介质类型关联

    • C0G/NP0:通常 -55℃ ~ +125℃(部分更高),宽温表现稳定。

    • X7R:标准为 -55℃ ~ +125℃。

    • X5R:标准为 -55℃ ~ +85℃。

    • Y5V:通常 -30℃ ~ +85℃。


选择策略


  • 消费电子、办公设备:X5R/X7R (-55℃ ~ +85℃ / +125℃) 通常足够。

  • 工业控制、汽车电子、户外设备:需选择满足较严苛温度要求的类型,如 X7R (保证 -55℃ ~ +125℃),或 C0G,特别注意引擎舱等高温区域。

  • 高温应用(>125℃):需选择特殊的高温 MLCC(如部分 X8R)或 C0G,高温下额定电压会有明显降低,必须仔细查阅规格书进行降额设计。


六、重要补充考量因素

  • 封装尺寸 (Case Size):如 0201, 0402, 0603, 0805, 1206 等。在满足电气性能和机械强度(如抗弯曲应力)的前提下,选择合适尺寸以节省 PCB 空间,小尺寸通常容量和耐压也偏小。

  • 等效串联电阻 (ESR) 和 等效串联电感 (ESL):对于高频去耦、滤波应用(特别是开关电源),较低 ESR 和较低 ESL 较为重要,它们直接影响电容在高频下的阻抗和滤波效果。通常,小尺寸、低介质损耗类型(C0G)的 ESR 较低,多层结构优化的电容 ESL 较低。

  • 直流偏压效应 (DC Bias):这是 MLCC(尤其是高介电常数材料如 X7R, X5R, Y5V)的一个关键特性。当施加直流电压时,电容的实际容量会低于标称值(下降幅度可能较大)。选型时,必须根据规格书中的 DC Bias 曲线,确认在电路实际工作电压下,电容的有效容量是否仍能满足设计要求,这是很多设计中需要注意的点。


总结选择流程

  1. 明确电路功能:去耦?滤波(高 / 低频)?耦合?谐振?缓冲?这决定了容量范围和稳定性要求。

  2. 确定关键性能要求:

    • 容量稳定性要求较高?→ 选 C0G。

    • 需要大容量但稳定性要求一般?→ 选 X7R/X5R。

    • 仅需较大容量,稳定性要求不高?→ 谨慎考虑 Y5V(风险较高)。

  3. 计算 / 确定所需容量:考虑理论计算值、直流偏压效应、温度效应、老化(通常 X7R/X5R 每年容量下降约 1-5%,C0G 可忽略不计)。

  4. 确定电路电压条件:最大直流电压?交流成分峰值电压?纹波 / 尖峰电压?计算峰值电压。

  5. 选择额定电压:额定电压 ≥ (峰值电压 × 安全系数,通常 1.5-2 倍),考虑高温降额。

  6. 确定工作温度范围:根据应用环境选择符合温度范围的介质类型(X7R, X5R, C0G 等)。

  7. 选择合适的封装:在满足电气性能和机械可靠性前提下,选择合适尺寸。

  8. 考虑 ESR/ESL(高频应用关键):查阅规格书,选择满足高频阻抗要求的产品。

  9. 查阅具体型号规格书:最终选定几个候选型号后,务必仔细研读 TDK 或其他供应商提供的详细规格书,确认所有参数(尤其是 DC Bias 曲线、温度特性、ESR、ESL、可靠性数据)都符合设计要求。


通过系统地按照以上步骤进行分析和选型,并结合具体型号的规格书数据进行验证,能为您的电路需求较精准地选择合适的陶瓷贴片电容(MLCC)。
